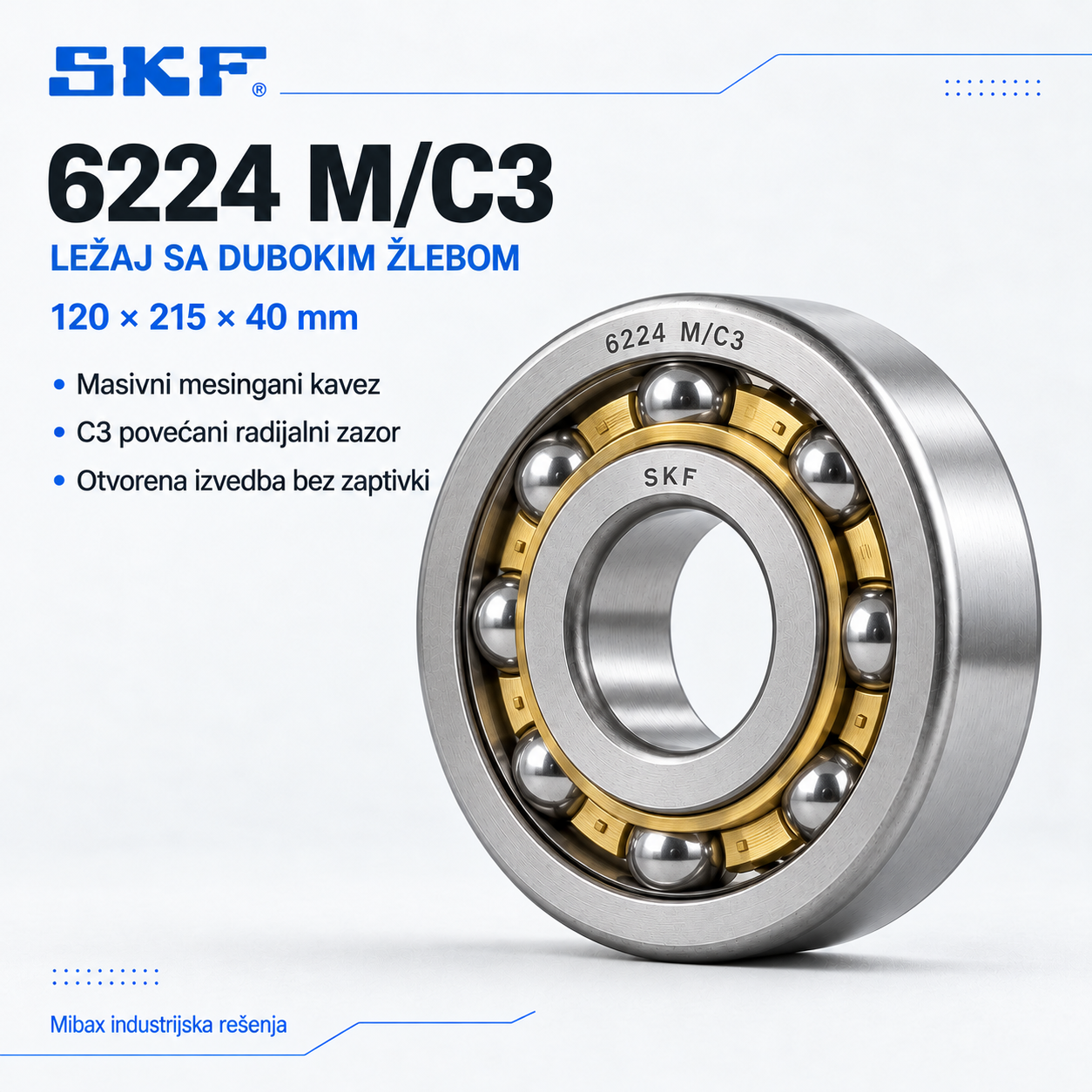

SKF 6224 M/C3 je jednoredni kuglični ležaj sa dubokim žlebom, masivnim mesinganim kavezom i radijalnim unutrašnjim zazorom C3. Prihvata radijalna i aksijalna opterećenja u oba smera. Odlikuju ga nisko trenje, jednostavna montaža i robusna konstrukcija.
Ležaj je otvorene izvedbe, bez zaptivki i fabrički nanetog maziva, pa je potrebno obezbediti odgovarajuće podmazivanje u sklopu. Zazor C3 je veći od normalnog i omogućava prilagođavanje uslovima u kojima se zazor smanjuje usled naleganja i temperaturnih razlika.
Prednosti:
Robusna i univerzalna konstrukcija
Masivni mesingani kavez
Nisko trenje i mogućnost rada pri visokim brzinama
Prihvatanje radijalnih i aksijalnih opterećenja u oba smera
Jednostavna montaža i mali zahtevi za održavanjem
| Tehnička karakteristika | Vrednost |
|---|---|
| Proizvođač | SKF |
| Oznaka | 6224 M/C3 |
| Tip ležaja | Jednoredni kuglični ležaj sa dubokim žlebom |
| Unutrašnji prečnik (d) | 120 mm |
| Spoljašnji prečnik (D) | 215 mm |
| Širina (B) | 40 mm |
| Osnovna dinamička nosivost (C) | 146 kN |
| Osnovna statička nosivost (C₀) | 118 kN |
| Referentna brzina | 6.300 o/min |
| Granična brzina | 5.600 o/min |
| Broj redova | 1 |
| Otvor ležaja | Cilindrični |
| Kavez | Masivni, mašinski obrađeni mesingani kavez |
| Radijalni unutrašnji zazor | C3 – veći od normalnog |
| Materijal ležaja | Ležajni čelik |
| Zaptivanje | Bez zaptivki – otvorena izvedba |
| Mazivo | Bez fabrički nanetog maziva |
| Otvori i žlebovi za dopodmazivanje | Bez |
| Žlebovi za punjenje kuglicama | Bez |
| Element za aksijalno pozicioniranje na spoljašnjem prstenu | Bez |
| Uparena izvedba | Ne |
| Površinski premaz | Bez |
| Neto masa | 6,33 kg |
| Indikativni ugljenični otisak novog proizvoda | 23,4 kg CO₂e |
| eClass kod | 23-05-08-01 |
| UNSPSC kod | 31171504 |
1 na zalihama
Značenje oznaka:
6224 – Osnovna oznaka jednorednog kugličnog SKF ležaja sa dubokim žlebom, dimenzija 120 × 215 × 40 mm.
M – Masivni, mašinski obrađeni mesingani kavez.
C3 – Radijalni unutrašnji zazor veći od normalnog.
| Težina | 6,33 kg |
|---|---|
| Dimenzije | 120 × 215 × 40 mm |
